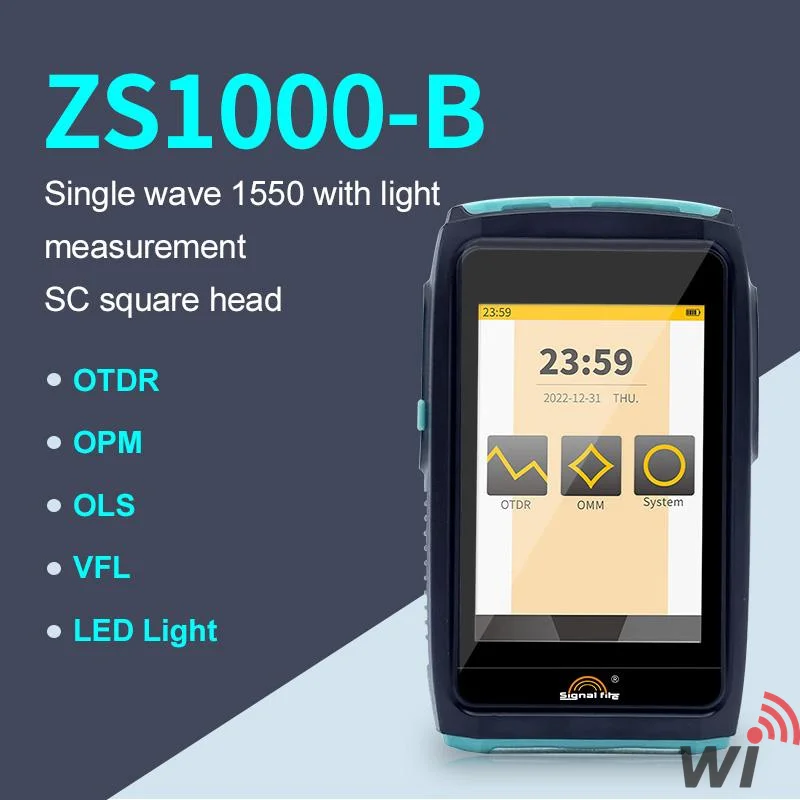

Signal Fire ZS1000-B 1550nm Live Test Destekli Mini OTDR

Aktif Fiberlerde Live Test Destekli Fiber Optik Test ve Ölçüm Cihazı

Signal Fire ZS1000-B, FTTH, PON, FTTx ve ISP fiber altyapılarının test, bakım ve arıza tespit işlemleri için geliştirilmiş 1550 nm Single-Wave Mini OTDR cihazıdır.

Cihazın en önemli özelliği, uygun optik giriş seviyeleri dahilinde aktif fiber üzerinde Live Test gerçekleştirebilmesidir. Gelişmiş Advanced Wavelength Isolation Technology teknolojisi sayesinde aktif optik sinyal bulunan fiber hatların test edilmesine olanak sağlar.

ZS1000-B; OTDR, Live Test, OPM, OLS, VFL ve LED aydınlatma fonksiyonlarını kompakt bir cihazda bir araya getirir.

Yaklaşık 217 gram ağırlığındaki cihaz, 3,5" HD dokunmatik ekranı ve taşınabilir tasarımı sayesinde saha teknisyenlerinin günlük fiber optik ölçüm ve arıza tespit işlemlerinde kullanılabilir.

ZS1000-B Öne Çıkan Özellikler

Aktif Fiber Live Test: Uygun optik giriş seviyeleri dahilinde aktif fiber hatlarda OTDR testi gerçekleştirme desteği.

1550 nm Single-Wave OTDR: 1550 ±20 nm dalga boyunda çalışan OTDR ölçüm sistemi.

20 dB Dinamik Aralık: Fiber hat üzerindeki olayların, kayıpların ve bağlantı noktalarının analiz edilmesine yardımcı olur.

100 m – 80 km Test Mesafesi: Kısa ve uzun mesafeli fiber optik bağlantıların test edilmesini sağlar.

Real-Time / Average / Automatic: Üç farklı OTDR ölçüm modu.

OPM: -50 ~ +26 dBm aralığında optik güç ölçümü.

OLS: Stabil optik ışık kaynağı fonksiyonu.

VFL: 10 mW görünür kırmızı lazer ile fiber süreklilik ve hata kontrolü.

LED Aydınlatma: Saha çalışmalarında kullanılmak üzere dahili LED aydınlatma.

3,5" HD Dokunmatik Ekran: Kolay kullanım için dokunmatik kullanıcı arayüzü.

Kompakt Tasarım: 117 × 70 × 33 mm boyutlarında ve yaklaşık 217 g ağırlığında taşınabilir yapı.

Aktif Fiberlerde Live Test

Fiber Servisini Kesmeden Test Edin

ZS1000-B'nin en önemli özelliklerinden biri Live Test desteğidir.

Geleneksel OTDR ölçümlerinde test edilen fiberin servis dışı bırakılması gerekebilir. ZS1000-B ise geliştirilmiş Advanced Wavelength Isolation Technology teknolojisi sayesinde, uygun koşullar altında aktif optik sinyal bulunan fiberlerde test yapılmasını destekler.

Bu özellik özellikle FTTH ve PON altyapılarında saha ekipleri için önemli bir kullanım avantajı sağlar.

Desteklenen Aktif Fiber Sinyalleri

1277 nm: < 10 dBm

1310 nm: < 10 dBm

1490 nm: < 10 dBm

1577 nm: < 10 dBm

Önemli: Aktif fiber testlerinde üretici tarafından belirtilen maksimum optik giriş seviyelerine mutlaka uyulmalıdır.

FTTH ve PON Saha Uygulamaları

ZS1000-B, özellikle aktif fiber erişim altyapılarının bakım ve arıza tespit işlemleri için uygundur.

Örnek FTTH / PON Yapısı

OLT → ODF → Splitter → Fiber Dağıtım Kutusu → ONT

ZS1000-B ile uygun test koşulları dahilinde:

Fiber Hat Kontrolü: Fiber hattın genel durumu kontrol edilebilir.

Arıza Tespiti: Fiber üzerindeki arıza veya olay noktalarının mesafesi analiz edilebilir.

Fiber Uzunluğu: Fiber hattın ölçülen uzunluğu belirlenebilir.

Optik Kayıp Analizi: Fiber üzerindeki kayıplar ve olay noktaları incelenebilir.

Aktif PON Sinyali: Aktif fiber üzerindeki uygun optik sinyaller tespit edilebilir.

Saha Bakımı: Fiber altyapısında servis sürekliliğini korumaya yönelik kontroller gerçekleştirilebilir.

1550 nm Single-Wave OTDR

ZS1000-B, 1550 ±20 nm Single-Wave OTDR teknolojisine sahiptir.

1550 nm dalga boyu, fiber optik altyapılarda uzun mesafeli ölçümler, fiber kayıpları, bağlantı noktaları ve fiziksel problemlerinin analizinde kullanılan önemli test dalga boylarından biridir.

OTDR Dalga Boyu: 1550 ±20 nm

Dalga Boyu Yapısı: Single-Wave

Dinamik Aralık: 20 dB

Test Mesafesi: 100 m – 80 km

Pulse Width: 5 ns – 20 µs

Ölçüm Süresi: 5 – 180 saniye

Sampling Point: 8.000

Attenuation Dead Zone: 12 m

Event Dead Zone: <3 m

Real-Time, Average ve Automatic OTDR

ZS1000-B, farklı saha ihtiyaçlarına yönelik üç farklı OTDR ölçüm modu sunar.

Real-Time: Fiber hattındaki OTDR izinin gerçek zamanlı olarak takip edilmesini sağlar.

Average: Ölçüm süresince elde edilen verilerin ortalamasını kullanarak daha ayrıntılı analiz yapılmasına yardımcı olur.

Automatic: Test parametrelerini otomatik olarak belirleyerek hızlı ve kolay ölçüm yapılmasını sağlar.

OPM – Optical Power Meter

ZS1000-B içerisinde dahili Optical Power Meter (OPM) bulunur.

OPM sayesinde fiber hattındaki optik güç seviyesi ayrıca ölçülebilir. Böylece saha teknisyeninin temel optik güç kontrolleri için ayrı bir cihaz taşımasına gerek kalmaz.

OPM Ölçüm Aralığı: -50 ~ +26 dBm

OPM Yanıt Aralığı: 700 ~ 1700 nm

OPM Kalibrasyon Dalga Boyları: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm

OPM Ölçüm Belirsizliği: ±0,2 dB

OLS – Stable Light Source

ZS1000-B, dahili Stable Light Source (OLS) fonksiyonuna sahiptir.

OLS, fiber optik hatların sabit optik ışık kaynağı kullanılarak test edilmesine yardımcı olur.

OPM ile birlikte kullanıldığında fiber bağlantıların optik kayıp ve güç ölçümlerinde kullanılabilir.

OLS: Var

OLS Tipi: Stabil Optik Işık Kaynağı

VFL – Visual Fault Locator

Dahili 10 mW VFL, fiber içerisinde görünür kırmızı lazer ışığı kullanarak fiberin fiziksel sürekliliğinin kontrol edilmesine yardımcı olur.

VFL Gücü: 10 mW

VFL ile:

Fiber Sürekliliği: Fiber bağlantının sürekliliği kontrol edilebilir.

Fiber Kopukluğu: Belirgin kırık veya kopukluklar tespit edilebilir.

Hatalı Bağlantı: Konektör ve bağlantı problemlerinin kontrolü yapılabilir.

Bükülme Kontrolü: Belirgin fiber bükülmeleri gözlemlenebilir.

3,5" HD Dokunmatik Ekran

ZS1000-B, saha kullanımını kolaylaştıran 3,5" HD dokunmatik ekrana sahiptir.

Dokunmatik kullanıcı arayüzü üzerinden OTDR, OPM, OLS ve VFL gibi fonksiyonlara erişilebilir.

Ekran: 3,5" HD Dokunmatik

Kullanıcı Arayüzü: Dokunmatik

Görüntüleme: Yatay ekran kullanımını destekler.

Kompakt ve Taşınabilir Tasarım

ZS1000-B, saha teknisyenlerinin kolayca taşıyabileceği kompakt bir gövdeye sahiptir.

Boyut: 117 × 70 × 33 mm

Ağırlık: Yaklaşık 217 g

Dahili Batarya: 2.000 mAh Li-ion

USB: Type-C

Çalışma Sıcaklığı: 0°C ~ 50°C

Depolama Sıcaklığı: -20°C ~ 70°C

Bağıl Nem: < %90

Teknik Özellikler

Ürün Tipi: Mini OTDR / Fiber Optik Test Cihazı

OTDR Dalga Boyu: 1550 ±20 nm

Dalga Boyu Yapısı: Single-Wave

Live Test: Var

Live Test Teknolojisi: Advanced Wavelength Isolation

Dinamik Aralık: 20 dB

Test Mesafesi: 100 m – 80 km

Pulse Width: 5 ns – 20 µs

Ölçüm Süresi: 5 – 180 saniye

Ölçüm Modları: Real-Time / Average / Automatic

Attenuation Dead Zone: 12 m

Event Dead Zone: <3 m

Sampling Point: 8.000

Input Light Detection: Var

Aktif Fiber Dalga Boyları: 1277 / 1310 / 1490 / 1577 nm

Aktif Fiber Maksimum Giriş: <10 dBm

OPM: Var

OPM Ölçüm Aralığı: -50 ~ +26 dBm

OPM Yanıt Aralığı: 700 ~ 1700 nm

OPM Kalibrasyon: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm

OPM Belirsizliği: ±0,2 dB

OLS: Var – Stabil Işık Kaynağı

VFL: 10 mW

LED Aydınlatma: Var

Konnektör: SC/UPC

Ekran: 3,5" HD Dokunmatik

USB: Type-C

Dahili Batarya: 2.000 mAh Li-ion

Çalışma Sıcaklığı: 0°C ~ 50°C

Depolama Sıcaklığı: -20°C ~ 70°C

Bağıl Nem: < %90

Boyut: 117 × 70 × 33 mm

Ağırlık: Yaklaşık 217 g

Kullanım Alanları

FTTH / FTTx Altyapıları: Fiber erişim ağlarının kurulum, bakım ve arıza tespit işlemleri.

ISP ve Telekom Operatörleri: Aktif fiber hatların saha kontrolü ve ölçümü.

PON Altyapıları: FTTH ve PON dağıtım ağlarında fiber test ve analiz.

Fiber Optik Taşeronları: Kurulum ve devreye alma sırasında fiber ölçümleri.

Saha Bakım Ekipleri: Fiber arıza tespiti ve periyodik bakım.

Veri Merkezi Fiber Hatları: Fiber bağlantıların OTDR ve optik güç ölçümleri.

Kurulum ve Devreye Alma: Yeni fiber bağlantıların test ve doğrulama işlemleri.

Arıza Tespit ve Bakım: Fiber hattındaki kayıp, kopukluk ve olay noktalarının incelenmesi.

ZS1000-B ile Tek Cihazda

OTDR: Fiber hat uzunluğu, olay noktaları ve optik kayıpların analizi.

Live Test: Uygun koşullar altında aktif fiber test desteği.

OPM: Optik güç ölçümü.

OLS: Stabil optik ışık kaynağı.

VFL: Görsel fiber hata bulucu.

LED: Saha aydınlatması.

ZS1000-B Neden Kullanılır?

Aktif Fiber Live Test: Aktif fiber altyapılarında uygun koşullarda test desteği.

1550 nm OTDR: Single-Wave 1550 nm fiber ölçümü.

20 dB Dinamik Aralık: Fiber olaylarının ve kayıpların analiz edilmesi.

80 km Test Mesafesi: 100 m – 80 km ölçüm aralığı.

Çok Fonksiyonlu: OTDR, OPM, OLS, VFL ve LED fonksiyonları.

Kompakt: Yaklaşık 217 gram ağırlığında taşınabilir yapı.

Dokunmatik Ekran: 3,5" HD dokunmatik kullanıcı arayüzü.

Signal Fire ZS1000-B Türkiye'de

Signal Fire ZS1000-B, aktif fiber altyapılarının test, bakım ve arıza tespit işlemleri için geliştirilmiş kompakt bir 1550 nm Live Test destekli Mini OTDR cihazıdır.

FTTH • GPON • PON • FTTx • ISP • Fiber Optik Saha Testleri

Signal Fire ZS1000-B'yi Wi.com.tr üzerinden satın alabilirsiniz.
